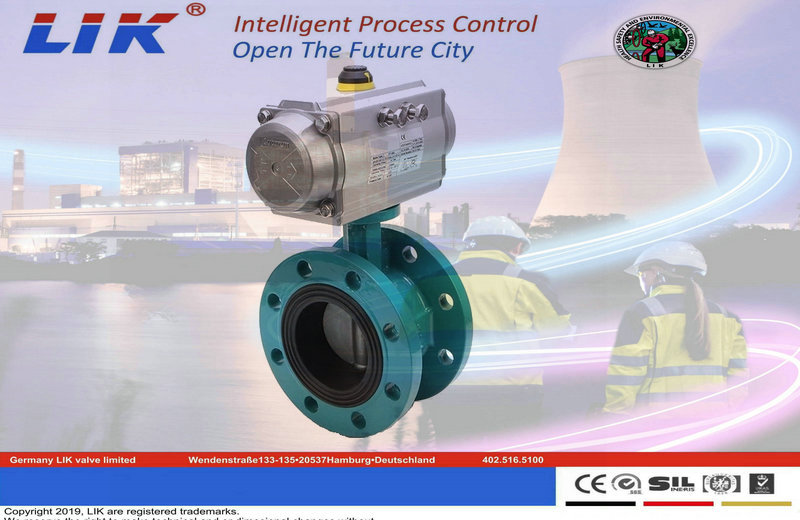

進口氣動法蘭蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該電動閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降 很小，故具有較好的流量控制特性。氣動法蘭蝶閥適用于適用于溫度≤80～150℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
進口氣動法蘭蝶閥技術參數
|
公稱通徑 |
DN50～DN1200(mm) |
|
公稱壓力 |
PN1.0、1.6、2.5、4.0MPa |
|
連接形式 |
法蘭式連接 |
|
驅動形式 |
氣源驅動（壓縮空氣5～7bar） |
|
閥體結構 |
軟密封（中線型），硬密封（雙偏心，三偏心） |
|
適用溫度 |
軟密封≤150℃，硬密封≤450℃ |
|
泄露量Q |
，為Kv值的10-4，（軟密封：零泄露） |
|
閥體材質 |
碳鋼、不銹鋼304、不銹鋼316 |
|
控制方式 |
開關型（開關兩位切斷），調節型(4～20mA控制) |
|
作用形式 |
單作用（常開,常閉,彈簧復位）,雙作用（氣開氣關式） |
進口氣動法蘭蝶閥執行器技術參數
|
執行器型號 |
GT、AT、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構、雙作用執行機構 |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。使之與閥門的同步精度
進口氣動法蘭蝶閥主要零件材料
|
零件名稱 |
材料名稱 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |
